青溪古鎮-清江河大橋

/項 目 概 況/

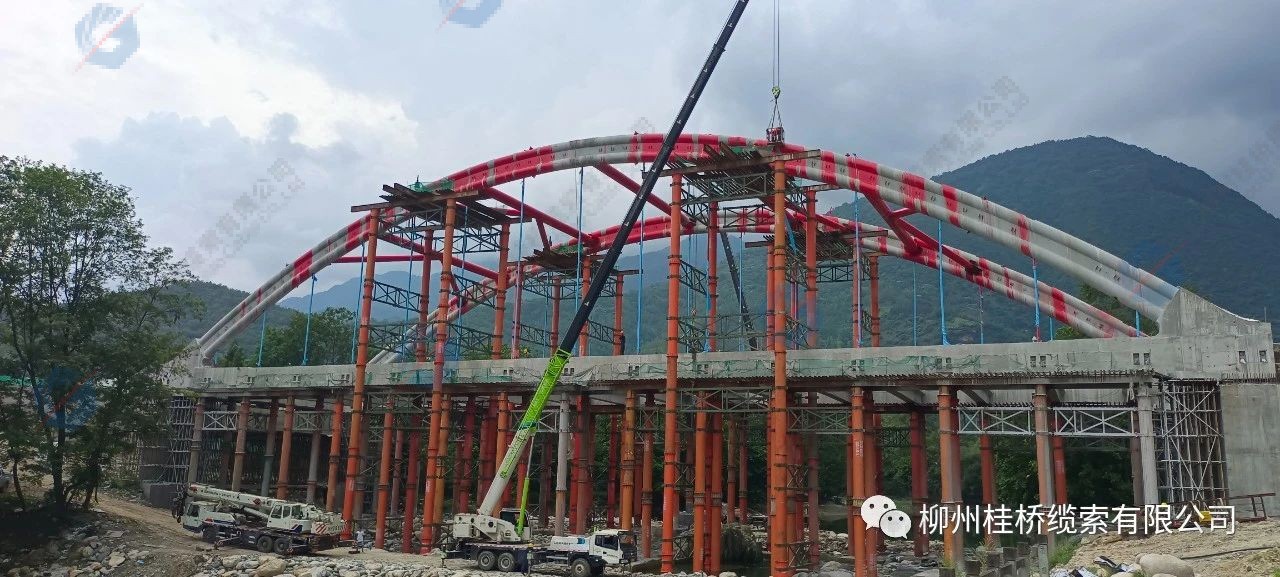

清江河大橋位于廣元市青川縣青溪鎮，橫跨青竹江，全長114米，全寬21.6米，跨徑組合1x25預應力砼T梁+1x80下沉式鋼管混凝土拱橋，是青川縣第一座混凝土拱橋，也是單跨最長跨徑橋梁。

/吊 桿/

本工程連續梁拱橋吊桿共設15組雙吊桿，全橋兩副拱肋吊桿共15×2=30根，吊桿順橋向間距5m。吊桿采用PESC型7-139型低應力防腐拉索(平行鋼絲束)外套復合不銹鋼管，配套使用LZM7-139型冷鑄墩頭錨。

吊桿上端穿過拱肋，螺母錨固于拱肋上緣錨座上，下端錨固于吊點橫梁下緣固定底座上。結構設計時應合理安排短吊桿位置，盡量避免短吊桿，所有吊桿內均應采用球面墊環。

/吊 桿 材 料/

本項目吊桿索體材料為直徑Φ7的139根fpk≥1670MPa的環氧涂層鋼絲，符合GB/25835-2010《纜索用環氧涂層鋼絲》標準要求；

成品索體內層為環氧涂層鋼絲，鋼絲外層纏繞纖維增強聚酯帶，再擠塑雙層高密度聚乙烯（HDPE），同時應符合GB/18365-2018《斜拉橋用熱擠聚乙烯高強鋼絲拉索》的有關要求。

本項目的橋梁吊桿材料制作及吊桿施工安裝均由柳州桂橋纜索有限公司承攬。

廣元市青川縣青溪鎮—創建“省級百強中心鎮”，青溪古城是國家AAAA級旅游景區。項目建成后，將完善青溪古城環線交通路網，進一步縮短青溪古城、陰平村、唐家河三個主要旅游景點行程，同時可解決汛期陰平村及游客出行問題。
